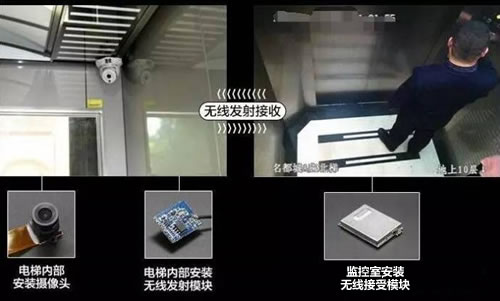

電梯作為樓宇的重要密閉型公共區域和上下出入關鍵通道，電梯視頻監控對整個區域的安防工作具有重要作用，是不可缺少的重要一環。電梯視頻監控可實時掌握電梯轎廂內的情況，保障乘客安全。

電梯視頻監控

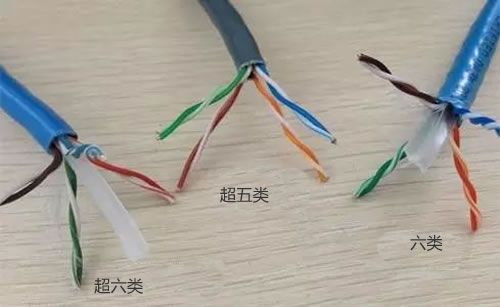

  電梯監控視頻傳輸可分為有線和無線兩種。有線傳輸采用的是專業電梯隨行電纜，一般的隨行線纜使用時損耗嚴重，壽命在半年到一年之間。高層電梯線纜對抗拉伸強度和電氣參數有較高要求，防止線纜負載自重時拉伸變形導致阻抗不匹配，視頻信號信噪比衰減產生干擾。再次更換新隨行線纜施工困難，施工周期長，而且更換隨行電纜的成本也較高。另一種是無線傳輸，無線傳輸采用點對點的方式，轎廂上安裝一個發射點、電梯井端部安裝一個接收點，數據可在電梯轎廂運動時自由傳輸。無線傳輸設備安裝簡單且壽命至少在3年以上，帶寬完全滿足高清監控視頻傳輸。

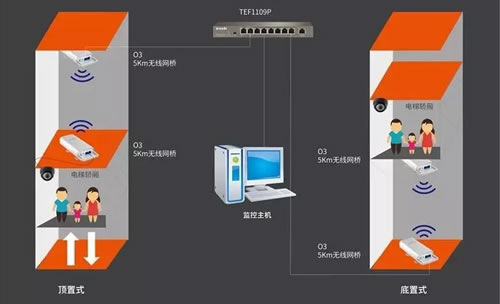

電梯井監控視頻無線傳輸有兩種安裝方式。頂置式和底置式：

電梯無線監控方案

頂置式部署適合于監控中心在樓宇頂部，一般情況下都是采用底置式部署方式。

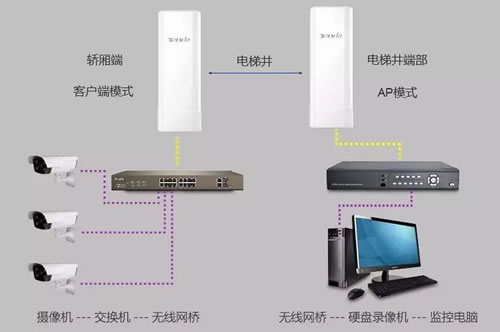

如何設置電梯監控網橋布線：

電梯轎廂端的網橋需設置為客戶端（Station）模式，這種模式下網橋就相當于一個網卡。把網絡攝像頭的視頻數據從電信號轉變?yōu)闊o線信號。

電梯監控網橋布線

電梯井端部的網橋設置為AP模式，這種模式下網橋與NVR直接通過網線連接，將接收到的無線信號直接轉變?yōu)橛芯€信號傳輸?shù)絅VR。 總結成一句話就是：靠近攝像頭端的網橋設置為客戶端模式，靠近NVR端的網橋設置為AP模式。 安裝到電梯井之前需要事先將網橋配對好。

1.設置AP模式：

網橋默認工作在AP模式。需要電腦直接連接到網橋，并給網卡手動設置一個固定IP。騰達網橋的默認管理地址為192.168.2.1，所以我們給電腦配置一個同網段的IP即可，如192.168.2.20。設置完AP端網橋的SSID和密碼后記下參數并保存。

2.設置客戶端模式：

轎廂端的網橋進入管理界面后選擇客戶端模式，然后掃描上級無線信號，選擇AP端網橋的SSID，并輸入相同的密碼。點擊下一步并將網橋的管理地址改為同網段且與AP端和電腦網卡不同的IP，除了之前提到的192.168.2.1和192.168.2.20，其他同網段的都可以，如192.168.2.30。

3.聯通性測試：

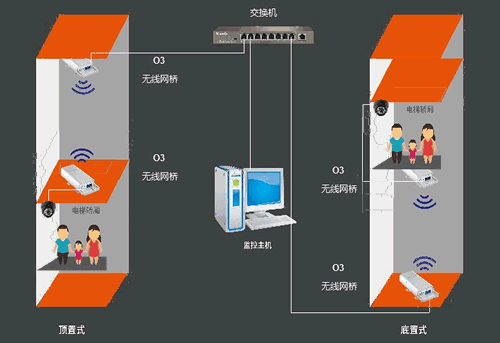

電梯井中一般沒有很強的干擾信號，萬一遇到有干擾的情況可通過調整信道的方式來避開干擾。直接選擇5G的網橋傳輸也越來越成為主流。

電梯無線監控方案

常見問題：

① 問：網橋配對后從客戶端能ping通NVR 地址，就是出不來圖像怎么回事？

    答： 只有符合TCP/IP協議的網絡攝像頭才能網橋傳輸，使用私有協議的不可以哦，建議換個網絡攝像頭試試。

② 問：一個電梯井有兩部并排的電梯，最少需要幾臺網橋？

    答：最少需要三臺，一臺設置成AP模式放置在電梯井底部中央，另外兩臺設置為客戶端模式安裝到轎廂底部。

③ 問：我想省個交換機，可不可以用網橋的LAN口串聯另外一個網橋？

    答：可以，但不要串太多級。
